GDZK阻旋式料位開關
GDZK系列阻旋式料位開關適用于各種敞口容器內料位的控制，儀表采用特殊油封設計，具有雙層防塵，并有進口離合器裝置保護馬達，工作可靠，使用維護方便，廣泛用于水泥、化工、食品、采礦、塑料、陶瓷等工業行業， 接觸物料后，馬達會停止轉動，同時輸出一組無源觸點信號 。是一種較理想的簡易料位控制儀表。
1、工作原理
阻旋式料位開關的葉片利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常的運轉，當葉
片接觸到料位時，葉片受到阻止，馬達停止轉動，儀表給出信號。
2、主要技術參數
l 供電電源：220VAC
l 消耗功率：3W
l 工作溫度：普通型：≤60℃；高溫型：≤200℃
l 工作壓力：常壓
l 觸點容量：250VAC,5A SPDT
l 轉 速：1R.P.M.
l 扭 力：0.5～1.0kg/cm
l 電氣接口：M20×1.5
l 防爆等級：EXdIIBT4
l 防護等級：IP65
l 過程連接：法蘭DN80 以上，
l 法蘭標準（如GB、JB/T、HGJ、ANSI、DIN 等）請用戶在訂貨時注明
l 開關長度：90～2000mm
l 接液材質：不銹鋼
l 接線盒材質：鋁合金
3、尺寸圖及接線圖

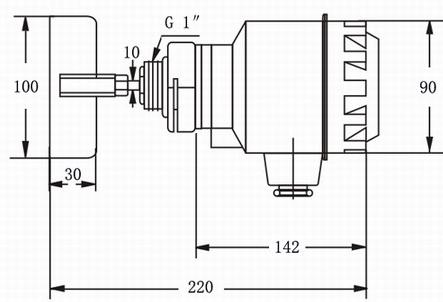

GDZK-01水平安裝， G1”螺紋安裝或法蘭安裝， |

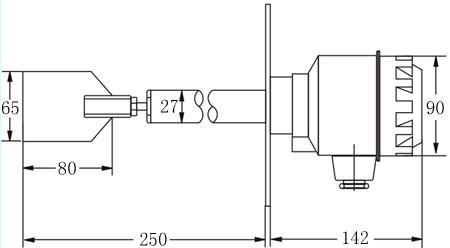

GDZK-02水平或垂直安裝，法蘭安裝 插入深度可定制 | |

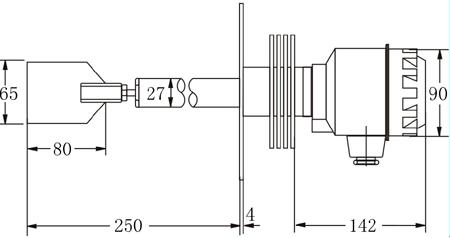

GDZK-03高溫型，水平或垂直安裝，法蘭安裝，插入深度可定制 | ||
4、選型表
GDZK- | 選型代碼 | ||||||||||||
1 | 葉片旋轉式 | 傳感器形式 | |||||||||||
2 | 葉片擺動式 | ||||||||||||
A | 220V AC | 供電電源 | |||||||||||
B | 24V DC | ||||||||||||
1 | T≤100℃ | 過程溫度 | |||||||||||
2 | T≤150℃ | ||||||||||||
3 | T≤300℃ | ||||||||||||
1 | G1?螺紋 | 過程連接 | |||||||||||
2 | G1?螺紋配Φ58mm焊接保護管 | ||||||||||||
3 | DN80法蘭 | ||||||||||||
4 | DN100法蘭 | ||||||||||||
A | 頂裝式 | 安裝方式 | |||||||||||
B | 側裝式 | ||||||||||||
P | 普通型 | 安全類型 | |||||||||||
D | 隔爆型 | ||||||||||||
A | 硬桿 | 測量桿形式 | |||||||||||
B | 軟軸鋼纜 | ||||||||||||
C | 長度可調 | ||||||||||||
-XXXX | 插入長度 | ||||||||||||
GDZK- | 1 | A | 1 | 1 | 0 | P | A | -200 | 訂貨代碼 | ||||
