1、產品簡介

GDMSC音叉物位開關是一種振動式的【液體】限位開關，其幾乎適用于所有的液體介質，同時也可用于測量能自由流動的中等密度的固體粉末或顆粒。

GDMSG振棒式料位開關是【固體粉末和顆?！课锪献罴严尬婚_關；其振動式傳感器表面光滑，無邊緣和尖角，能防止固料堵塞或卡住，極易清潔，不受介質特性影響、不會夾料、靈敏度高、不需要調校；

振動式限位開關無活動部件，無需維護和調整，使用簡單方便，穩定可靠；廣泛應用在冶金、建材、化工、輕工、糧食等行業的物料限位控制。

2、主要技術指標

供電電壓：直流24VDC；交流220VAC，50/60Hz

工作溫度：標準型 -40～80℃；

高溫型 -40～150℃

工作壓力：-0.1～5MPa

功    耗：直流供電時0.25W (24VDV)

交流供電時：1.5W（220V 時）

介質密度：≥0.7g/cm³

液體粘度：≤10000mm²/s

輸出方式：繼電器（220VAC/ 3A）

電氣接口：M20×1.5、1/2”NPT

防爆等級：ExdIIBT4

防護等級：IP65/IP68

過程連接：G1?A螺紋、法蘭等

傳感器長度：音叉物位開關130～2000mm，振棒式料位開關210～1000mm

接液材質：304、316

3、安裝示意圖

1.攪拌機

2.上限位

3.上/下限位

4.下限位

5.安裝在管道上，防止泵的無料運行

金屬罐側裝安裝示意

管道檢測安裝示意：

圖1正確                                      圖2錯誤

注意事項：

A  安裝傳感器時，將其插入罐體，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用手?jǐn)Q動儀表殼體，因?yàn)樵跀Q緊的過程中會造成殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好，用力擰殼會使內部的連接電纜拉斷。

B  安裝施工時注意叉體不要受到強烈沖擊，以免損壞壓電晶體。

C  儀表傳感器應盡量避開物料的沖擊，水平安裝時，叉體的兩個平行叉板應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出。

4、電氣連接

4.1檢查電源接線：

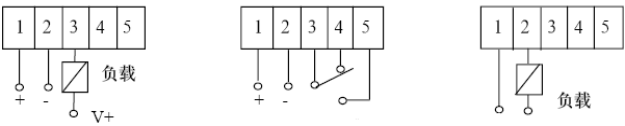

所有電源接線均接至電子單元頂部的端子板上。端子接線圖

圖1GDMSC/G-0                        圖2GDMSC/G-1                           圖3GDMSC/G-2

4.2高低位報警選擇：

高位報警：當物料淹沒傳感器中心端時（或儀表出現故障時），發出高位報警信號（跳塊位置如圖1所示）。

低位報警：當物料低于傳感器中心端時（或儀表出現故障時），發出低位報警信號（跳塊位置如圖2所示）。

圖1.高位報警                    圖2.低位報警

l 高低位報警可通過電子單元上的跳塊進行切換；

l 跳塊在右側時為高位報警

l 跳塊在左側時為低位報警

l 出廠時未特別聲明的默認設為高位報警

4.3繼電器的接線

每臺儀表帶有一組繼電器觸點（SPDT）單刀雙擲，繼電器僅作為一個開關，不能直接帶動報警器或其他較大功率設備動作。所有控制信號均由電子單元頂部的端子排輸出。綠燈亮?xí)r表明繼電器工作正常（未報警，如圖3所示），燈滅時繼電器處于報警狀態（在斷電或儀表出現故障時，繼電器也處于報警狀態，如圖4所示）。

圖3.高位報警                           圖4.低位報警

5、產品調試

5.1、打開外殼上蓋內有：接線端子、撥動開關、發光二極管LED，靈敏度調節鈕。

5.2、靈敏度調節：順時針旋轉，靈敏度降低；逆時針旋轉，靈敏度增高；通常出廠時已標定完畢無需調校；對于高粘度液體介質，一般應調低靈敏度。

5.3、測試：默認高位報警時，接通音叉式物位開關的電源，狀態指示燈亮?xí)r將其傳感器后垂直插入介質中，插入深度應大于25mm，此時輸出指示燈點滅（注意此時應避免除被測介質外的一切物體接觸傳感器）；再將音叉提起離開水面，輸出指示燈變亮，說明儀表工作正常

6、振動式限位開關-選型表
