罐區計量管理系統
向?qū)Э萍际枪鄥^(qū)系統計量管理系統專業的自動化服務商，承接的原油、成品油、化工原料、糧油等灌區系統工程超過150余例，服務的港口、油田、石化基地等儲罐超過10000個，經過多年的研制開發，向?qū)Э萍家呀?jīng)有自主產權的灌區計量GPULS60雷達液位計、MPAT600多點平均溫度計、GDSZZ雙轉子流量計、GDST3051壓力變送器、油庫PLC計量系統、光纖光柵測溫系統、消防系統等產品，為用戶提供石油化工產品倉庫自動化控制系統整體方案設計、系統集成、工程實施、設備選型與采購、安裝調試、技術支持及培訓等一體化服務。
一、油庫自動化介紹

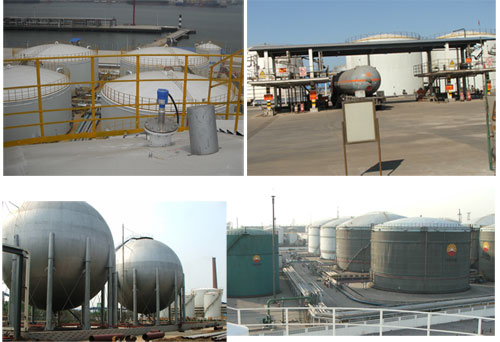

1、儲罐油品計量及監測
計量罐：通過混合式儲罐計量系統獲得儲液的平均密度、精確體積、精確質量以及液位值，實現收油計量、發油計量、庫存計量和油庫存油動態監測。
普通罐：通過監控級液位計、溫度計獲得儲罐的液位、溫度以及罐內儲油體積，實現對儲罐工況和庫存的實時監測。
2、安全監控
通過靜態檢漏監測、儲罐液位高低限報警、儲罐溫度高低限報警、可燃?xì)怏w濃度檢測報警、儲罐表面熱點探測預警等檢測措施，有效防止漏油、竄油、冒油、火災及其他突發性事故的發生。
3、泵機組安全監控
實現油泵狀態監視、油泵出入口壓力檢測、重要機泵安全自保聯鎖等功能。
4、閥門控制和安全聯鎖
實現重要閥門的遙控、閥位回訊檢測、閥門事故狀態檢測。在此基礎上，實現緊急情況下的各種安全聯鎖。
5、汽車、火車自動裝油
通過預設的順序控制裝油程序，控制相關的閥門、泵，實施定量裝油和計量，加強裝油銷售的操作管理和業務管理，實現遠程監視和業務數據統計。
6、強化崗位巡檢制度
用智能崗位巡檢系統對操作人員的巡檢情況進行記錄統計，使崗位巡檢制度的嚴格實施有了電子監督設備作保證，以保證油庫的生產安全。
7、消防系統
在油庫各重點部位安裝報警裝置，一旦有火災險情出現，控制室能及時收到報警信息，并能按照預案開啟消防泵組和著火罐的消防電動閥門進行冷卻水噴淋和泡沫滅火，把消防系統的監測和控制納入監控系統內，以提高消防的自動快速反應能力。
8、閉路電視監視
通過現代先進的閉路電視監視系統對罐區、泵房、汽車裝卸、火車裝車的要害部位進行監視，并通過網絡系統傳送到企業相應管理部門監視紀錄。
9、信息的集中與管理
油庫控制站對油庫生產運作進行全面監控、操作、記錄，并把各種工況數據采集、處理，傳送到上級管理網，使企業實施先進管理成為可能。
油庫綜合自動化（TCA）的目標是面向整個油庫業務過程，采用先進的計算機網絡技術、PLC控制技術、自動測量技術、視頻監控技術、計算機軟件、數據庫技術，為油庫的監控、信息管理、收發油管理實現自動化管理，提供結構完整、功能完善的解決方案。

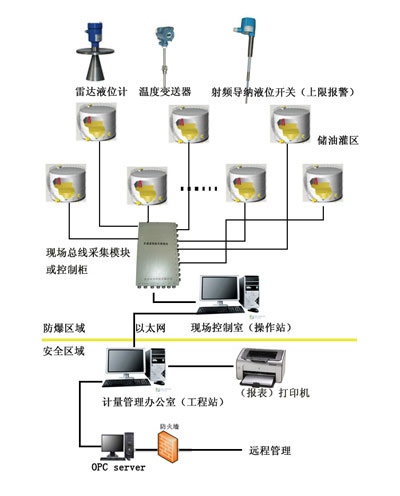

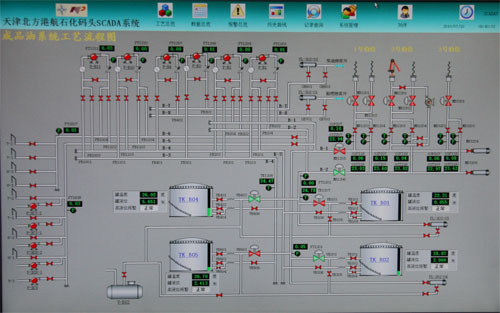

油庫油位油量計量系統
二、油庫自動化組成
油庫綜合自動化系統主要由服務器、操作員站、工程師站、報警控制器、電視監視系統、定量裝車控制儀、PLC、 DCS、現場儀表、執行機構、現場視頻監視設備、安全巡更設備、可燃報警系統等組成，控制室內的局域網采用工業以太網，連接室內的各操作站、工程師站、PLC主控制器，實現了油罐的自動計量和實時監控、收發油過程的全自動化、罐區現場無人值守、出入口入侵報警控制和自動錄像。
系統的網絡結構
TCA由作業層、監控層、管理層三部分組成：
作業層主要為油庫生產作業現場的監控設備和一次儀表，其中包含工業電視監控系統、可燃?xì)怏w報警系統、閥位檢測控制系統、油罐液位計量系統、定量收付油系統、火災自動檢測系統和消防自動控制系統。
監控層是在一個統一的系統平臺上，集成不同子系統提供的信息和數據，并對油庫的具體生產和安全進行控制，包含四個子系統：數據采集系統、作業監控系統、安全管理系統和數據接口。
管理層提供綜合查詢、統計和信息管理方面的功能，滿足油庫經營決策方面的需求，主要包含：生產日志管理、出入庫管理、盤點損益管理、實物庫存管理、系統管理、容積表管理、統計查詢等。

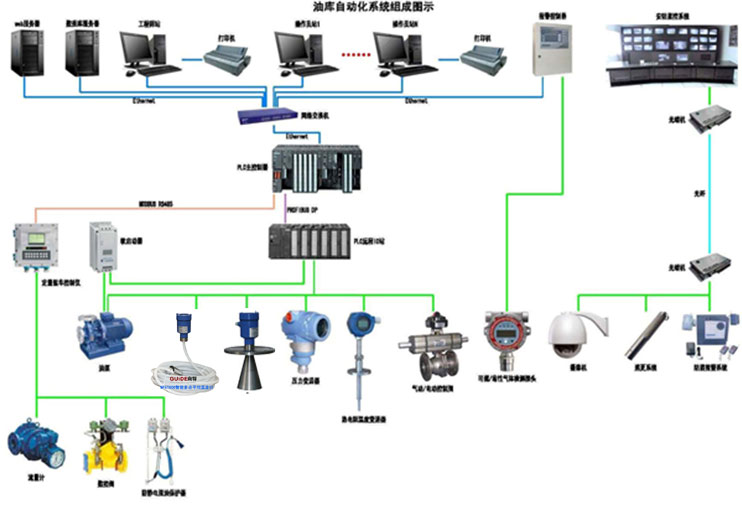

油庫自動化管控系統組成圖示見附圖 :
三、油庫自動化功能

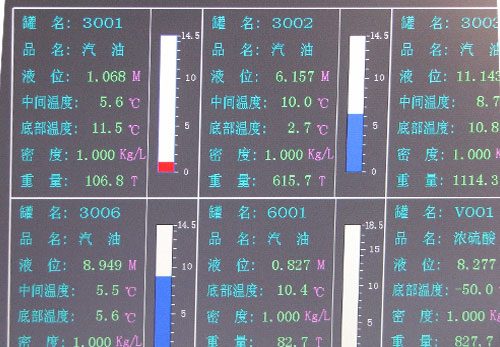

油庫自動化系統能實時地監控測量及測算油罐的液位、儲油量、進油量、出油量、流量、壓力、泵機組軸承溫度以及油、水的界面高度、油品密度、溫度、油品的體積、水體積、質量等各種參數，及時在液位和水位到達最低、最高警戒線、壓力和溫度以及油氣濃度到達警示位置時給出報警提示，同時還可以實現油庫的多線程自動發油，具備IC卡發油功能，可以指定貨位發油和任意貨位發油以及下位機多路同時發油；并具有靜電接地，溢油保護檢測功能；參數實時自動保存，不受電池和掉電保護電路影響。
系統集報警、巡更、門禁、CCTV等四個主要子系統為一體的安防集成管理系統，可通過身份識別裝置（讀卡器）與機械電控裝置（電控鎖）配合，控制人員出入庫區和作業區的權限；可以在界面上設置總圖、樓層圖、房間平面圖等多級電子地圖顯示，在各級地圖上設置用戶、報警點、巡更點、攝像機、門禁、聯動開關等，可在地圖界面上直觀顯示各種設備的狀態和直接控制；可任意設計巡更計劃，實時了解巡更員執行巡更情況，對巡更異常情況可及時發出警告；最終構成了一套防盜、防火、防氣泄漏、緊急求助、周界防范、實時電子巡更、門禁、聯動控制、考勤等管理系統為一體的智能安防的解決方案。
